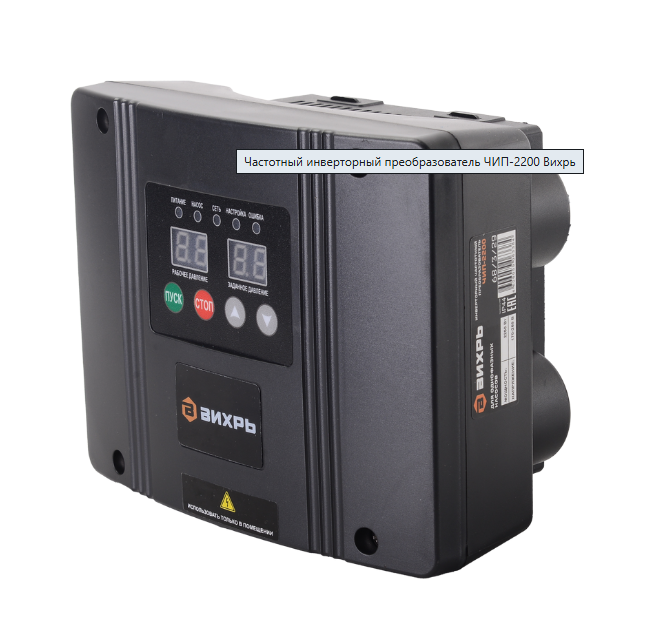

Частотный инверторный преобразователь ЧИП-2200 Вихрь

Частотный инверторный преобразователь ЧИП-2200 Вихрь предназначен для точного и энергоэффективного управления однофазными асинхронными электродвигателями водяных насосов различного типа. Прибор обеспечивает поддержание постоянного давления в системе водоснабжения и автоматизацию работы насосного оборудования.

Основные функции и преимущества:

Обеспечивает постоянный заданный напор воды в системе независимо от расхода.
Осуществляет автоматическое включение и выключение насоса в зависимости от давления в системе, исключая необходимость ручного управления.
Функция плавного пуска снижает пусковые токи, минимизируя нагрузку на электросеть и механические компоненты насоса, что продлевает его ресурс.
Оснащен защитой от работы насоса в режиме «сухого хода» (отсутствие воды), предотвращая его выход из строя.
Оптимизирует работу электродвигателя, снижая потребление электроэнергии по сравнению с прямым пуском.
Частотный преобразователь ЧИП-2200 рассчитан на работу с поверхностными и скважинными насосами мощностью до 2200 Вт при условии, что длина питающего кабеля не превышает 20 м. Номинальный выходной ток устройства составляет 11,5 А с возможностью кратковременной пиковой нагрузки до 17,2 А.

Прибор работает от стандартной бытовой сети с номинальным напряжением ~230 В и частотой 50 Гц, при этом сохраняет стабильность при колебаниях входного напряжения в широком диапазоне — от ~160 В до 270 В.

Для поддержания заданных параметров системы пользователь может установить необходимое давление в пределах от 1,0 до 9,0 бар. Для связи с датчиком давления преобразователь имеет встроенный источник питания: 24 В постоянного тока с токовым выходом 4–20 мА.

Для корректной и долговечной работы системы в комплекте с преобразователем обязательно должен использоваться гидроаккумулятор (мембранный бак) емкостью не менее 2 ли, при этом давление воздуха в нём необходимо предварительно настроить на уровень, составляющий 60% от заданного рабочего давления воды в системе.

Преобразователь используется для автоматизации и оптимизации работы систем водоснабжения в частных домах, на дачах и других объектах, где требуется поддержание стабильного давления воды.
Характеристики:
Мощность электродвигателя насоса (при длине кабеля насоса до 20 м.):2200 Вт
Номинальный ток:11.5 А
Максимальный ток:17.2 А
Тип электропитания:Однофазное
Напряжение источника питания:~160В - 270В (~230В) / 50Гц
Напряжение на выходе из прибора:220 В
Диапазон частот на выходе из прибора:20 — 50 Гц
Характер нагрузки:Насос для воды
Питание датчика давления:24В, 4-20мА
Диапазон задаваемого давления, бар:1.0-9.0 бар
Гидроаккумулятор:Емкость не менее 2 литров (давление воздуха 60% от заданного)
Температура окружающей среды:-10 - +50°С для внутренних помещений
Перекачиваемая среда:Чистая пресная вода с температурой 0 - +99°С
Бренд:Вихрь
Вес, кг:10.9 кг
Габариты упаковки:0.232 × 0.232 × 0.232 м
